Y-Achsenbeschriftungen ausrichten#

Hier werden zwei Methoden gezeigt: eine, die einen kurzen Aufruf von Figure.align_ylabels verwendet, und die zweite, eine manuelle Methode zum Ausrichten der Beschriftungen.

import matplotlib.pyplot as plt
import numpy as np


def make_plot(axs):
    box = dict(facecolor='yellow', pad=5, alpha=0.2)

    # Fixing random state for reproducibility
    np.random.seed(19680801)
    ax1 = axs[0, 0]
    ax1.plot(2000*np.random.rand(10))
    ax1.set_title('ylabels not aligned')
    ax1.set_ylabel('misaligned 1', bbox=box)
    ax1.set_ylim(0, 2000)

    ax3 = axs[1, 0]
    ax3.set_ylabel('misaligned 2', bbox=box)
    ax3.plot(np.random.rand(10))

    ax2 = axs[0, 1]
    ax2.set_title('ylabels aligned')
    ax2.plot(2000*np.random.rand(10))
    ax2.set_ylabel('aligned 1', bbox=box)
    ax2.set_ylim(0, 2000)

    ax4 = axs[1, 1]
    ax4.plot(np.random.rand(10))
    ax4.set_ylabel('aligned 2', bbox=box)


# Plot 1:
fig, axs = plt.subplots(2, 2)
fig.subplots_adjust(left=0.2, wspace=0.6)
make_plot(axs)

# just align the last column of Axes:
fig.align_ylabels(axs[:, 1])
plt.show()

Siehe auch

Figure.align_ylabels und Figure.align_labels für eine direkte Methode, um dasselbe zu tun. Außerdem Beschriftungen und Titel ausrichten

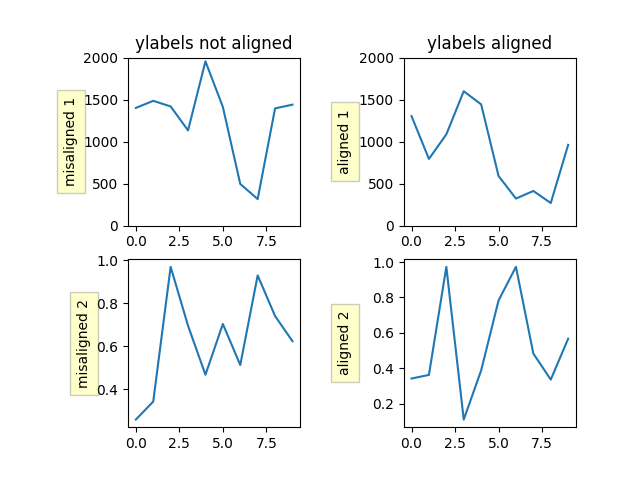

Oder wir können die Achsenbeschriftungen zwischen Subplots manuell mit der Methode set_label_coords des y-Achsenobjekts ausrichten. Beachten Sie, dass dies erfordert, dass wir einen guten Offset-Wert kennen, der fest codiert ist.

fig, axs = plt.subplots(2, 2)
fig.subplots_adjust(left=0.2, wspace=0.6)

make_plot(axs)

labelx = -0.3  # axes coords

for j in range(2):
    axs[j, 1].yaxis.set_label_coords(labelx, 0.5)

plt.show()

Referenzen

Die Verwendung der folgenden Funktionen, Methoden, Klassen und Module wird in diesem Beispiel gezeigt

Gesamtlaufzeit des Skripts: (0 Minuten 2,244 Sekunden)
