Steuerung der Ansichtsbereiche mit Rändern und „sticky_edges“#

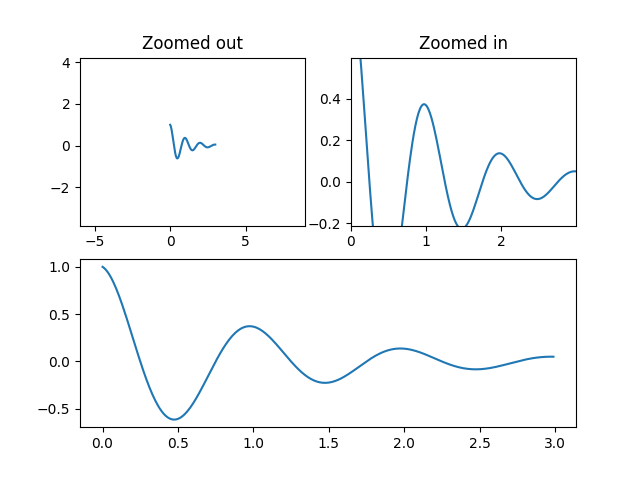

Die erste Abbildung in diesem Beispiel zeigt, wie Sie mit margins anstatt mit set_xlim und set_ylim in ein Diagramm hinein- und herauszoomen. Die zweite Abbildung demonstriert das Konzept der Rand-"Stickiness", das durch bestimmte Methoden und Künstler eingeführt wird, und wie man damit effektiv umgeht.

import matplotlib.pyplot as plt
import numpy as np

from matplotlib.patches import Polygon


def f(t):
    return np.exp(-t) * np.cos(2*np.pi*t)


t1 = np.arange(0.0, 3.0, 0.01)

ax1 = plt.subplot(212)
ax1.margins(0.05)           # Default margin is 0.05, value 0 means fit
ax1.plot(t1, f(t1))

ax2 = plt.subplot(221)
ax2.margins(2, 2)           # Values >0.0 zoom out
ax2.plot(t1, f(t1))
ax2.set_title('Zoomed out')

ax3 = plt.subplot(222)
ax3.margins(x=0, y=-0.25)   # Values in (-0.5, 0.0) zooms in to center
ax3.plot(t1, f(t1))
ax3.set_title('Zoomed in')

plt.show()

Zur „Stickiness“ bestimmter Plotting-Methoden#

Einige Plotting-Funktionen machen die Achsenbereiche „sticky“ oder immun gegen den Willen der margins-Methoden. Zum Beispiel erwarten imshow und pcolor, dass der Benutzer möchte, dass die Grenzen eng um die im Diagramm gezeigten Pixel liegen. Wenn dieses Verhalten nicht erwünscht ist, müssen Sie use_sticky_edges auf False setzen. Betrachten Sie das folgende Beispiel

y, x = np.mgrid[:5, 1:6]
poly_coords = [
    (0.25, 2.75), (3.25, 2.75),
    (2.25, 0.75), (0.25, 0.75)
]
fig, (ax1, ax2) = plt.subplots(ncols=2)

# Here we set the stickiness of the Axes object...
# ax1 we'll leave as the default, which uses sticky edges
# and we'll turn off stickiness for ax2
ax2.use_sticky_edges = False

for ax, status in zip((ax1, ax2), ('Is', 'Is Not')):
    cells = ax.pcolor(x, y, x+y, cmap='inferno', shading='auto')  # sticky
    ax.add_patch(
        Polygon(poly_coords, color='forestgreen', alpha=0.5)
    )  # not sticky
    ax.margins(x=0.1, y=0.05)
    ax.set_aspect('equal')
    ax.set_title(f'{status} Sticky')

plt.show()

Referenzen

Die Verwendung der folgenden Funktionen, Methoden, Klassen und Module wird in diesem Beispiel gezeigt

Tags: component: axes plot-type: line plot-type: imshow plot-type: pcolor level: beginner

Gesamtlaufzeit des Skripts: (0 Minuten 1,649 Sekunden)
