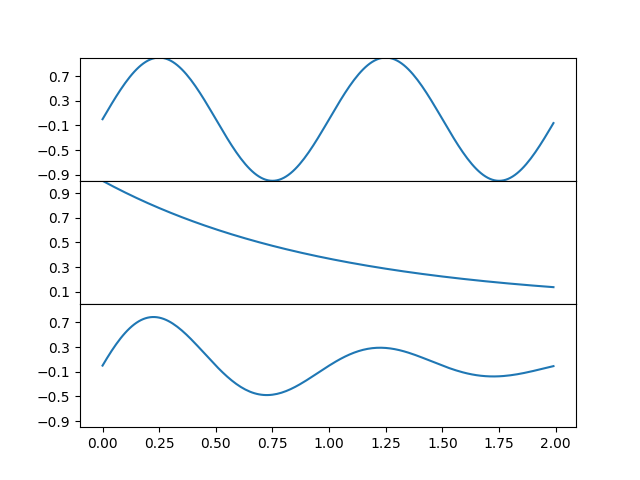

Nebeneinanderliegende Subplots#

Um Plots zu erstellen, die eine gemeinsame Achse (visuell) teilen, können Sie den hspace zwischen den Subplots auf Null setzen. Wenn Sie sharex=True beim Erstellen der Subplots übergeben, werden automatisch alle x-Achsen-Ticks und Beschriftungen außer denen auf der unteren Achse deaktiviert.

In diesem Beispiel teilen sich die Plots eine gemeinsame x-Achse, aber Sie können die gleiche Logik verwenden, um eine gemeinsame y-Achse bereitzustellen.

import matplotlib.pyplot as plt
import numpy as np

t = np.arange(0.0, 2.0, 0.01)

s1 = np.sin(2 * np.pi * t)
s2 = np.exp(-t)
s3 = s1 * s2

fig, axs = plt.subplots(3, 1, sharex=True)
# Remove vertical space between Axes
fig.subplots_adjust(hspace=0)

# Plot each graph, and manually set the y tick values
axs[0].plot(t, s1)
axs[0].set_yticks(np.arange(-0.9, 1.0, 0.4))
axs[0].set_ylim(-1, 1)

axs[1].plot(t, s2)
axs[1].set_yticks(np.arange(0.1, 1.0, 0.2))
axs[1].set_ylim(0, 1)

axs[2].plot(t, s3)
axs[2].set_yticks(np.arange(-0.9, 1.0, 0.4))
axs[2].set_ylim(-1, 1)

plt.show()
