Pan/Zoom-Ereignisse überlappender Achsen

Beispiel zur Veranschaulichung, wie Pan/Zoom-Ereignisse überlappender Achsen behandelt werden.

Die Standardeinstellung ist wie folgt:

• Achsen mit einem sichtbaren Patch fangen Pan/Zoom-Ereignisse ab.

• Achsen mit einem unsichtbaren Patch leiten Pan/Zoom-Ereignisse an die darunter liegenden Achsen weiter.

• Gemeinsame Achsen werden immer mit ihren übergeordneten Achsen ausgelöst (unabhängig von der Sichtbarkeit des Patches).

Hinweis: Die Sichtbarkeit des Patches bezieht sich hier auf den Wert von ax.patch.get_visible(). Farbe und Transparenz eines Patches haben keinen Einfluss auf die Behandlung von Pan/Zoom-Ereignissen!

ax.set_forward_navigation_events(val) kann verwendet werden, um das Standardverhalten zu überschreiben.

• True: Leitet Navigationsereignisse an die darunter liegenden Achsen weiter.

• False: Führt Navigationsereignisse nur auf diesen Achsen aus.

• "auto": Verwendet das Standardverhalten.

Um Pan/Zoom-Ereignisse vollständig zu deaktivieren, verwenden Sie ax.set_navigate(False).

import matplotlib.pyplot as plt

fig = plt.figure(figsize=(11, 6))

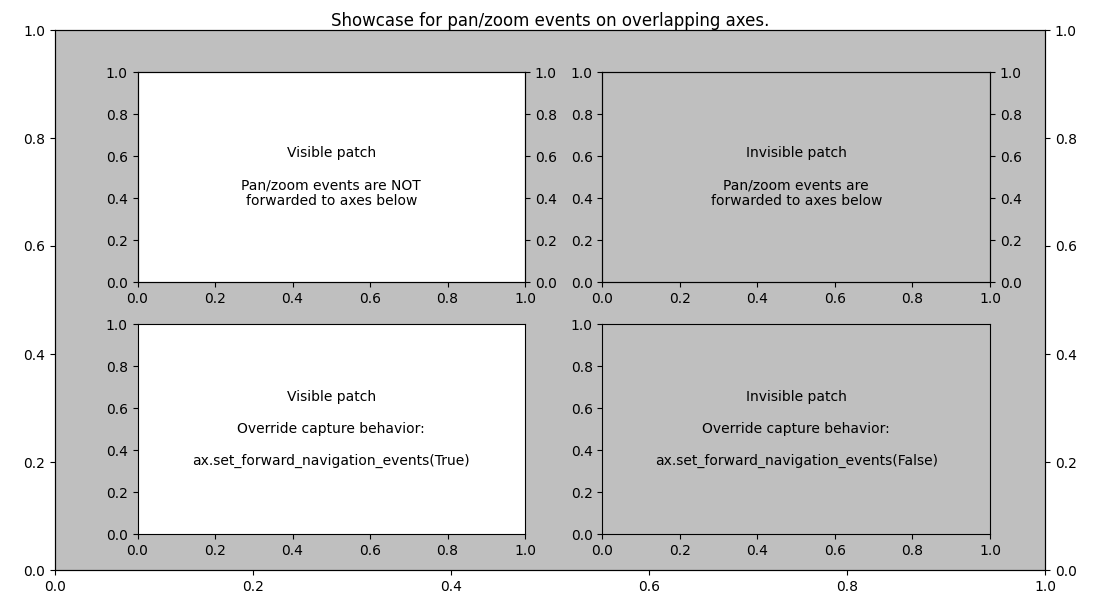

fig.suptitle("Showcase for pan/zoom events on overlapping axes.")

ax = fig.add_axes((.05, .05, .9, .9))
ax.patch.set_color(".75")
ax_twin = ax.twinx()

ax1 = fig.add_subplot(221)
ax1_twin = ax1.twinx()
ax1.text(.5, .5,
         "Visible patch\n\n"
         "Pan/zoom events are NOT\n"
         "forwarded to axes below",
         ha="center", va="center", transform=ax1.transAxes)

ax11 = fig.add_subplot(223, sharex=ax1, sharey=ax1)
ax11.set_forward_navigation_events(True)
ax11.text(.5, .5,
          "Visible patch\n\n"
          "Override capture behavior:\n\n"
          "ax.set_forward_navigation_events(True)",
          ha="center", va="center", transform=ax11.transAxes)

ax2 = fig.add_subplot(222)
ax2_twin = ax2.twinx()
ax2.patch.set_visible(False)
ax2.text(.5, .5,
         "Invisible patch\n\n"
         "Pan/zoom events are\n"
         "forwarded to axes below",
         ha="center", va="center", transform=ax2.transAxes)

ax22 = fig.add_subplot(224, sharex=ax2, sharey=ax2)
ax22.patch.set_visible(False)
ax22.set_forward_navigation_events(False)
ax22.text(.5, .5,
          "Invisible patch\n\n"
          "Override capture behavior:\n\n"
          "ax.set_forward_navigation_events(False)",
          ha="center", va="center", transform=ax22.transAxes)
