Fehlerbalken-Darstellung auf Polarachse#

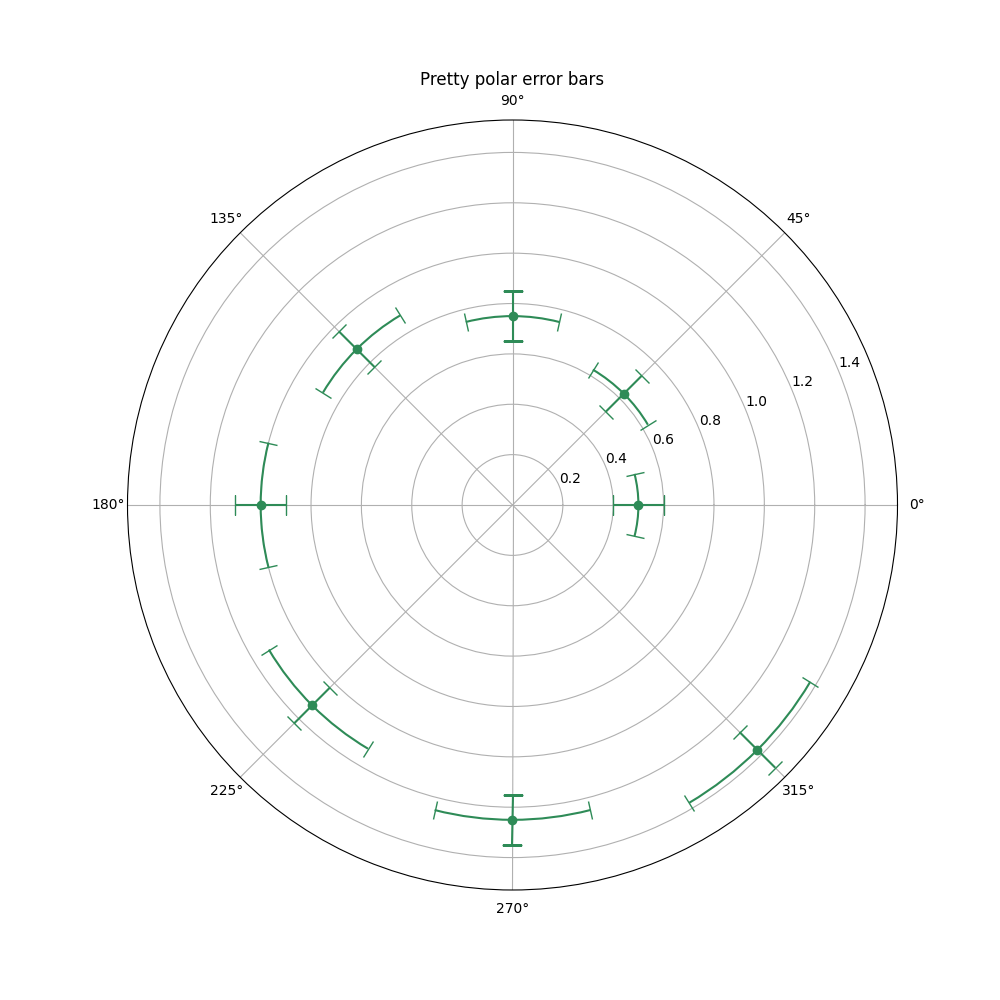

Demo eines Fehlerbalken-Diagramms in Polarkoordinaten. Theta-Fehlerbalken sind gekrümmte Linien, die mit Kappen zum Zentrum hin enden. Radius-Fehlerbalken sind gerade Linien zum Zentrum hin mit senkrechten Kappen.
import matplotlib.pyplot as plt
import numpy as np
theta = np.arange(0, 2 * np.pi, np.pi / 4)
r = theta / np.pi / 2 + 0.5
fig = plt.figure(figsize=(10, 10))
ax = fig.add_subplot(projection='polar')
ax.errorbar(theta, r, xerr=0.25, yerr=0.1, capsize=7, fmt="o", c="seagreen")
ax.set_title("Pretty polar error bars")
plt.show()

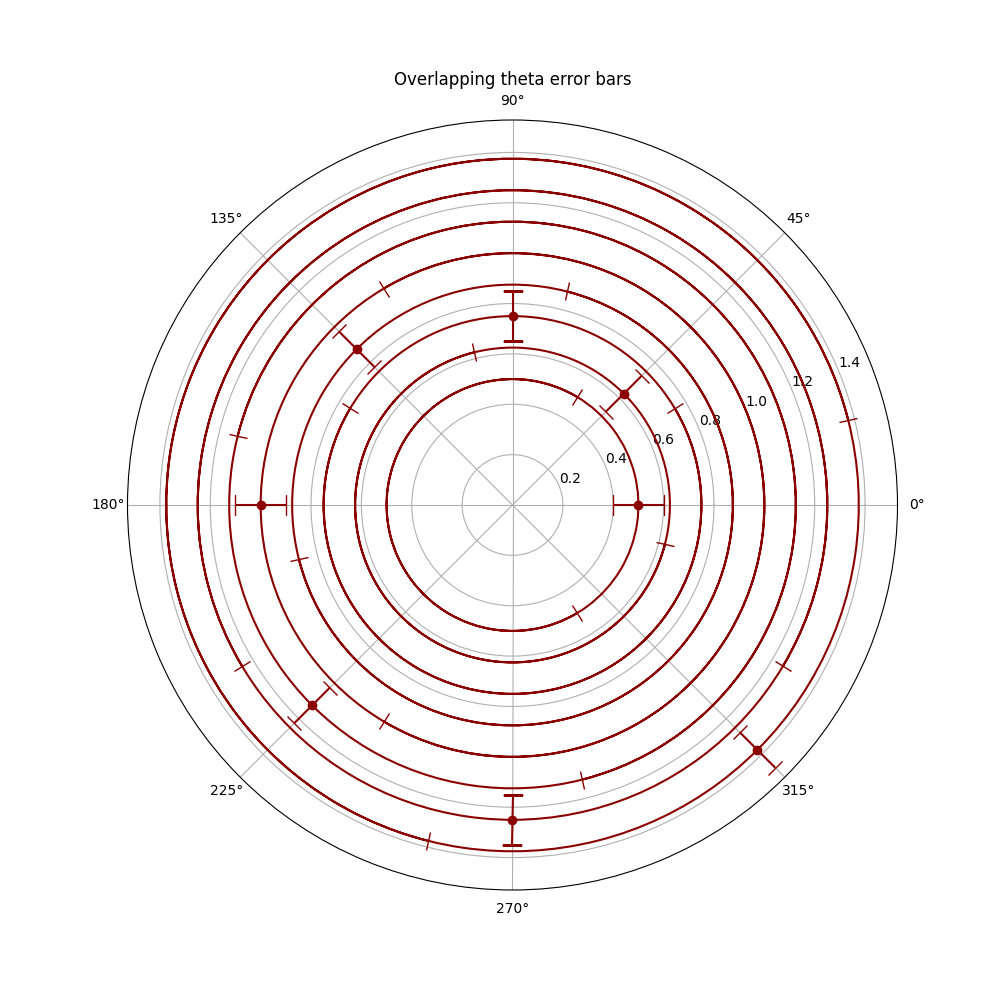

Bitte beachten Sie, dass große Theta-Fehlerbalken überlappen werden. Dies kann die Lesbarkeit der Ausgabe verringern. Siehe Abbildung unten
fig = plt.figure(figsize=(10, 10))
ax = fig.add_subplot(projection='polar')
ax.errorbar(theta, r, xerr=5.25, yerr=0.1, capsize=7, fmt="o", c="darkred")
ax.set_title("Overlapping theta error bars")
plt.show()

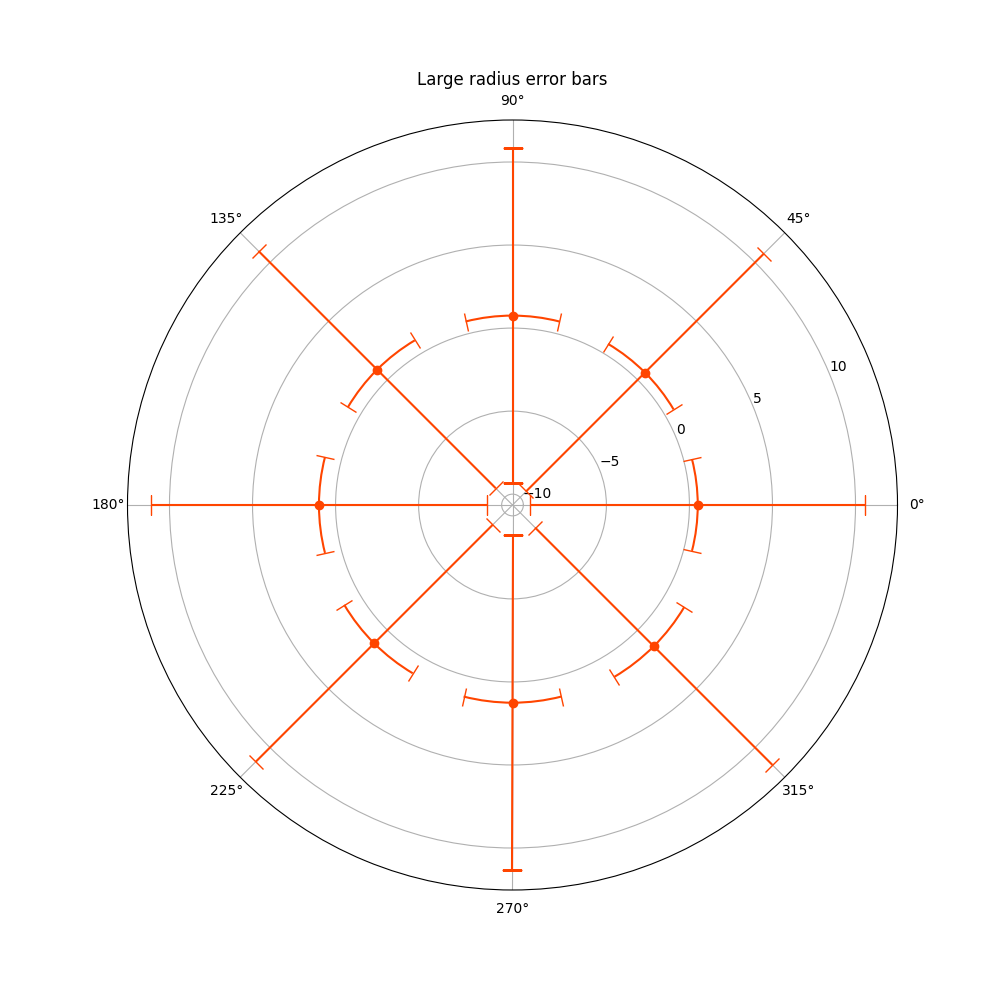

Andererseits werden große Radius-Fehlerbalken niemals überlappen, sie führen nur zu einer unerwünschten Skalierung der Daten und verringern den angezeigten Bereich.
fig = plt.figure(figsize=(10, 10))
ax = fig.add_subplot(projection='polar')
ax.errorbar(theta, r, xerr=0.25, yerr=10.1, capsize=7, fmt="o", c="orangered")
ax.set_title("Large radius error bars")
plt.show()
