Annotation eines Plots

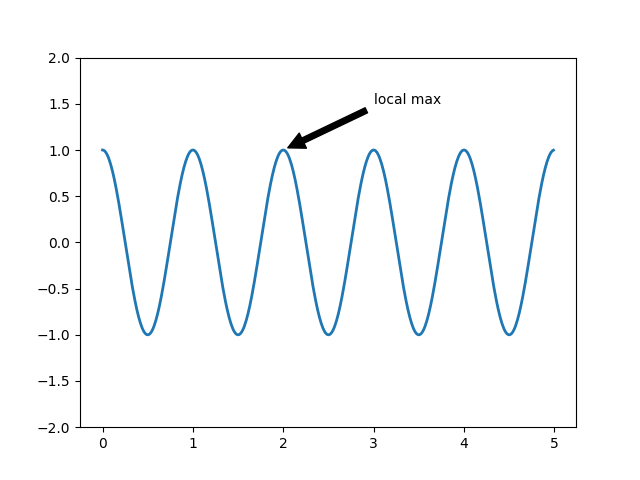

Dieses Beispiel zeigt, wie ein Plot mit einem Pfeil annotiert werden kann, der auf angegebene Koordinaten zeigt. Wir ändern die Standardwerte des Pfeils, um ihn zu "schrumpfen".

Für einen vollständigen Überblick über die Annotationsfunktionen siehe auch das Annotations-Tutorial.

import matplotlib.pyplot as plt
import numpy as np

fig, ax = plt.subplots()

t = np.arange(0.0, 5.0, 0.01)
s = np.cos(2*np.pi*t)
line, = ax.plot(t, s, lw=2)

ax.annotate('local max', xy=(2, 1), xytext=(3, 1.5),
            arrowprops=dict(facecolor='black', shrink=0.05),
            )
ax.set_ylim(-2, 2)
plt.show()

Referenzen

Die Verwendung der folgenden Funktionen, Methoden, Klassen und Module wird in diesem Beispiel gezeigt

• matplotlib.axes.Axes.annotate / matplotlib.pyplot.annotate
