Balkendiagramm mit Einheiten

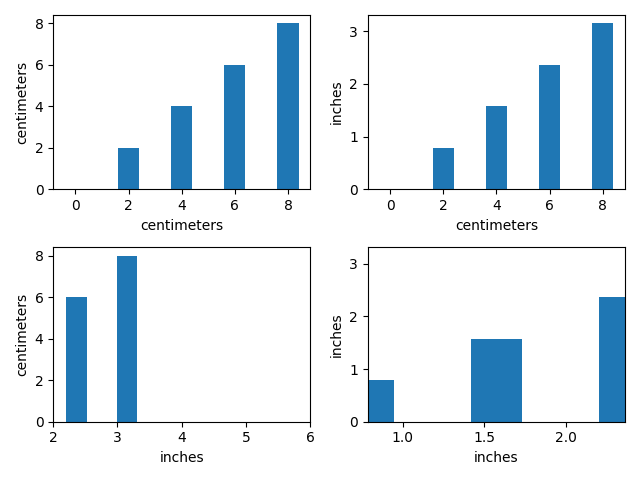

Ein Diagramm, das verschiedene Zentimeter- und Zoll-Umrechnungen verwendet. Dieses Beispiel zeigt, wie die Standardeinheiten-Introspektion funktioniert (ax1), wie verschiedene Schlüsselwörter verwendet werden können, um die x- und y-Einheiten festzulegen und die Standardwerte zu überschreiben (ax2, ax3, ax4) und wie man die x-Limits mit Skalaren (ax3, aktuelle Einheiten angenommen) oder Einheiten (Umrechnungen angewendet, um die Zahlen in aktuelle Einheiten zu erhalten) festlegt.

Dieses Beispiel erfordert basic_units.py

from basic_units import cm, inch

import matplotlib.pyplot as plt
import numpy as np

cms = cm * np.arange(0, 10, 2)
bottom = 0 * cm
width = 0.8 * cm

fig, axs = plt.subplots(2, 2)

axs[0, 0].bar(cms, cms, bottom=bottom)

axs[0, 1].bar(cms, cms, bottom=bottom, width=width, xunits=cm, yunits=inch)

axs[1, 0].bar(cms, cms, bottom=bottom, width=width, xunits=inch, yunits=cm)
axs[1, 0].set_xlim(2, 6)  # scalars are interpreted in current units

axs[1, 1].bar(cms, cms, bottom=bottom, width=width, xunits=inch, yunits=inch)
axs[1, 1].set_xlim(2 * cm, 6 * cm)  # cm are converted to inches

fig.tight_layout()
plt.show()
