Verschachtelte Gridspecs

GridSpecs können verschachtelt werden, so dass ein Subplot aus einem übergeordneten GridSpec die Position für ein verschachteltes Gitter von Subplots festlegen kann.

Beachten Sie, dass die gleiche Funktionalität direkter mit subfigures erreicht werden kann; siehe Figure subfigures.

import matplotlib.pyplot as plt

import matplotlib.gridspec as gridspec


def format_axes(fig):
    for i, ax in enumerate(fig.axes):
        ax.text(0.5, 0.5, "ax%d" % (i+1), va="center", ha="center")
        ax.tick_params(labelbottom=False, labelleft=False)


# gridspec inside gridspec
fig = plt.figure()

gs0 = gridspec.GridSpec(1, 2, figure=fig)

gs00 = gridspec.GridSpecFromSubplotSpec(3, 3, subplot_spec=gs0[0])

ax1 = fig.add_subplot(gs00[:-1, :])
ax2 = fig.add_subplot(gs00[-1, :-1])
ax3 = fig.add_subplot(gs00[-1, -1])

# the following syntax does the same as the GridSpecFromSubplotSpec call above:
gs01 = gs0[1].subgridspec(3, 3)

ax4 = fig.add_subplot(gs01[:, :-1])
ax5 = fig.add_subplot(gs01[:-1, -1])
ax6 = fig.add_subplot(gs01[-1, -1])

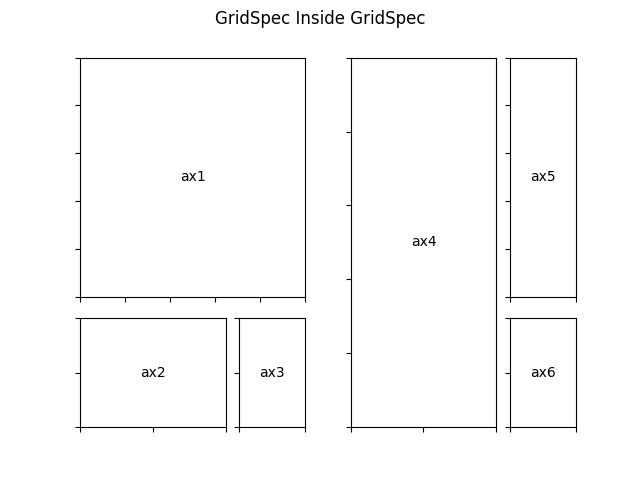

plt.suptitle("GridSpec Inside GridSpec")
format_axes(fig)

plt.show()
