Achsenlinienstile

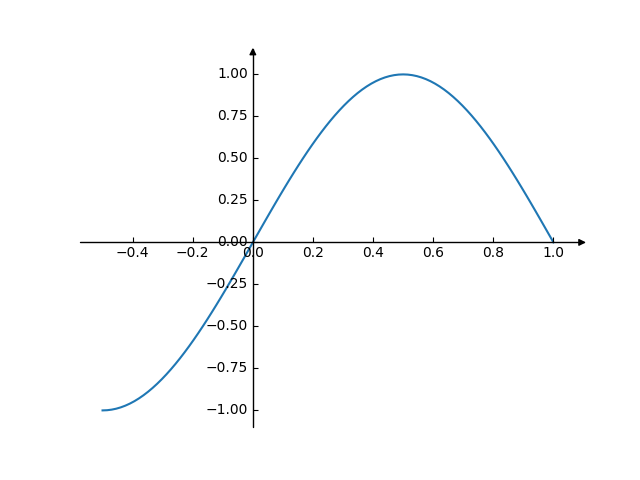

Dieses Beispiel zeigt einige Konfigurationen für Achsenstile.

Hinweis: Die mpl_toolkits.axisartist Axes-Klassen können für neue Benutzer verwirrend sein. Wenn das einzige Ziel darin besteht, Pfeilspitzen an den Enden der Achsen zu erhalten, schauen Sie sich stattdessen das Beispiel Zentrierte Spines mit Pfeilen an.

import matplotlib.pyplot as plt
import numpy as np

from mpl_toolkits.axisartist.axislines import AxesZero

fig = plt.figure()
ax = fig.add_subplot(axes_class=AxesZero)

for direction in ["xzero", "yzero"]:
    # adds arrows at the ends of each axis
    ax.axis[direction].set_axisline_style("-|>")

    # adds X and Y-axis from the origin
    ax.axis[direction].set_visible(True)

for direction in ["left", "right", "bottom", "top"]:
    # hides borders
    ax.axis[direction].set_visible(False)

x = np.linspace(-0.5, 1., 100)
ax.plot(x, np.sin(x*np.pi))

plt.show()
