Füllen des Bereichs zwischen zwei vertikalen Linien

Verwenden von fill_betweenx, um entlang der horizontalen Richtung zwischen zwei Kurven zu färben.

import matplotlib.pyplot as plt
import numpy as np

y = np.arange(0.0, 2, 0.01)
x1 = np.sin(2 * np.pi * y)
x2 = 1.2 * np.sin(4 * np.pi * y)

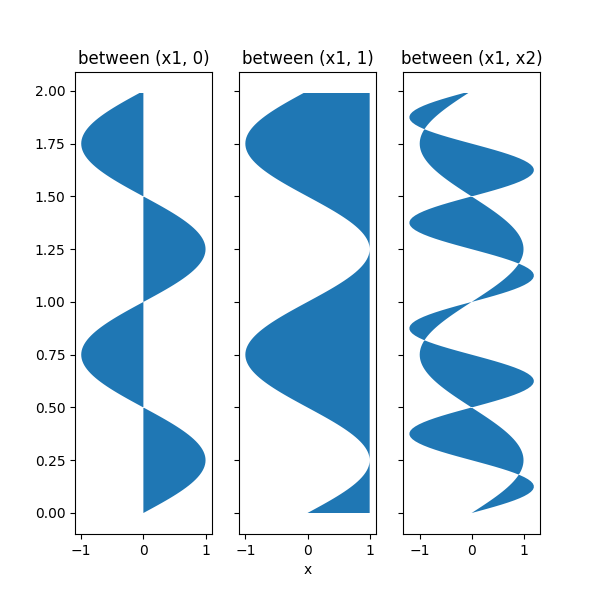

fig, [ax1, ax2, ax3] = plt.subplots(1, 3, sharey=True, figsize=(6, 6))

ax1.fill_betweenx(y, 0, x1)
ax1.set_title('between (x1, 0)')

ax2.fill_betweenx(y, x1, 1)
ax2.set_title('between (x1, 1)')
ax2.set_xlabel('x')

ax3.fill_betweenx(y, x1, x2)
ax3.set_title('between (x1, x2)')

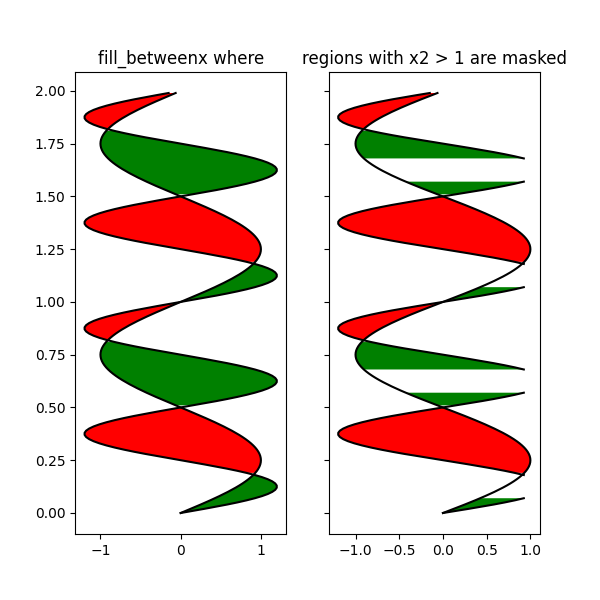

Nun füllen zwischen x1 und x2, wo eine logische Bedingung erfüllt ist. Beachten Sie, dass dies anders ist als das Aufrufen von

fill_between(y[where], x1[where], x2[where])

aufgrund von Randeffekten über mehrere zusammenhängende Bereiche.

fig, [ax, ax1] = plt.subplots(1, 2, sharey=True, figsize=(6, 6))
ax.plot(x1, y, x2, y, color='black')
ax.fill_betweenx(y, x1, x2, where=x2 >= x1, facecolor='green')
ax.fill_betweenx(y, x1, x2, where=x2 <= x1, facecolor='red')
ax.set_title('fill_betweenx where')

# Test support for masked arrays.
x2 = np.ma.masked_greater(x2, 1.0)
ax1.plot(x1, y, x2, y, color='black')
ax1.fill_betweenx(y, x1, x2, where=x2 >= x1, facecolor='green')
ax1.fill_betweenx(y, x1, x2, where=x2 <= x1, facecolor='red')
ax1.set_title('regions with x2 > 1 are masked')

Dieses Beispiel verdeutlicht ein Problem; aufgrund der Datenrasterung gibt es unerwünschte, nicht gefüllte Dreiecke an den Kreuzungspunkten. Eine Brute-Force-Lösung wäre, alle Arrays vor dem Plotten auf ein sehr feines Gitter zu interpolieren.

plt.show()
