Zeitleiste mit Linien, Daten und Text#

Wie man eine einfache Zeitleiste mit Release-Daten von Matplotlib erstellt.

Zeitleisten können mit einer Sammlung von Daten und Text erstellt werden. In diesem Beispiel zeigen wir, wie man eine einfache Zeitleiste mit den Daten der letzten Matplotlib-Releases erstellt. Zuerst holen wir die Daten von GitHub.

from datetime import datetime

import matplotlib.pyplot as plt
import numpy as np

import matplotlib.dates as mdates

try:
    # Try to fetch a list of Matplotlib releases and their dates
    # from https://api.github.com/repos/matplotlib/matplotlib/releases
    import json
    import urllib.request

    url = 'https://api.github.com/repos/matplotlib/matplotlib/releases'
    url += '?per_page=100'
    data = json.loads(urllib.request.urlopen(url, timeout=1).read().decode())

    dates = []
    releases = []
    for item in data:
        if 'rc' not in item['tag_name'] and 'b' not in item['tag_name']:
            dates.append(item['published_at'].split("T")[0])
            releases.append(item['tag_name'].lstrip("v"))

except Exception:
    # In case the above fails, e.g. because of missing internet connection
    # use the following lists as fallback.
    releases = ['2.2.4', '3.0.3', '3.0.2', '3.0.1', '3.0.0', '2.2.3',
                '2.2.2', '2.2.1', '2.2.0', '2.1.2', '2.1.1', '2.1.0',
                '2.0.2', '2.0.1', '2.0.0', '1.5.3', '1.5.2', '1.5.1',
                '1.5.0', '1.4.3', '1.4.2', '1.4.1', '1.4.0']
    dates = ['2019-02-26', '2019-02-26', '2018-11-10', '2018-11-10',
             '2018-09-18', '2018-08-10', '2018-03-17', '2018-03-16',
             '2018-03-06', '2018-01-18', '2017-12-10', '2017-10-07',
             '2017-05-10', '2017-05-02', '2017-01-17', '2016-09-09',
             '2016-07-03', '2016-01-10', '2015-10-29', '2015-02-16',
             '2014-10-26', '2014-10-18', '2014-08-26']

dates = [datetime.strptime(d, "%Y-%m-%d") for d in dates]  # Convert strs to dates.
releases = [tuple(release.split('.')) for release in releases]  # Split by component.
dates, releases = zip(*sorted(zip(dates, releases)))  # Sort by increasing date.

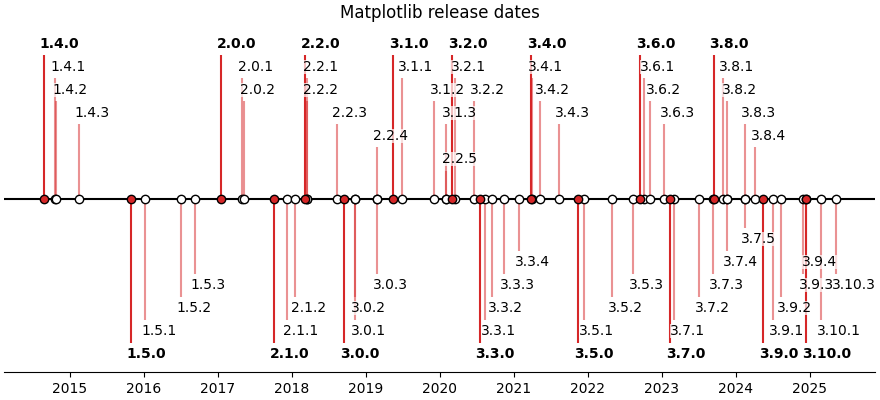

Als Nächstes erstellen wir ein Stem-Plot mit einigen Variationen in den Ebenen, um auch nahe beieinander liegende Ereignisse zu unterscheiden. Wir fügen Markierungen auf der Grundlinie hinzu, um die eindimensionale Natur der Zeitleiste visuell hervorzuheben.

Für jedes Ereignis fügen wir über annotate eine Textbeschriftung hinzu, die in Punkt-Einheiten vom Ende der Ereignislinie versetzt ist.

Beachten Sie, dass Matplotlib Datetime-Eingaben automatisch plottet.

# Choose some nice levels: alternate meso releases between top and bottom, and
# progressively shorten the stems for micro releases.
levels = []
macro_meso_releases = sorted({release[:2] for release in releases})
for release in releases:
    macro_meso = release[:2]
    micro = int(release[2])
    h = 1 + 0.8 * (5 - micro)
    level = h if macro_meso_releases.index(macro_meso) % 2 == 0 else -h
    levels.append(level)


def is_feature(release):
    """Return whether a version (split into components) is a feature release."""
    return release[-1] == '0'


# The figure and the axes.
fig, ax = plt.subplots(figsize=(8.8, 4), layout="constrained")
ax.set(title="Matplotlib release dates")

# The vertical stems.
ax.vlines(dates, 0, levels,
          color=[("tab:red", 1 if is_feature(release) else .5) for release in releases])
# The baseline.
ax.axhline(0, c="black")
# The markers on the baseline.
meso_dates = [date for date, release in zip(dates, releases) if is_feature(release)]
micro_dates = [date for date, release in zip(dates, releases)
               if not is_feature(release)]
ax.plot(micro_dates, np.zeros_like(micro_dates), "ko", mfc="white")
ax.plot(meso_dates, np.zeros_like(meso_dates), "ko", mfc="tab:red")

# Annotate the lines.
for date, level, release in zip(dates, levels, releases):
    version_str = '.'.join(release)
    ax.annotate(version_str, xy=(date, level),
                xytext=(-3, np.sign(level)*3), textcoords="offset points",
                verticalalignment="bottom" if level > 0 else "top",
                weight="bold" if is_feature(release) else "normal",
                bbox=dict(boxstyle='square', pad=0, lw=0, fc=(1, 1, 1, 0.7)))

ax.xaxis.set(major_locator=mdates.YearLocator(),
             major_formatter=mdates.DateFormatter("%Y"))

# Remove the y-axis and some spines.
ax.yaxis.set_visible(False)
ax.spines[["left", "top", "right"]].set_visible(False)

ax.margins(y=0.1)
plt.show()

Referenzen

Die Verwendung der folgenden Funktionen, Methoden, Klassen und Module wird in diesem Beispiel gezeigt

Schlagwörter: component: annotate plot-type: line level: intermediate

Gesamtlaufzeit des Skripts: (0 Minuten 2,184 Sekunden)
