Künstler innerhalb eines Künstlers#

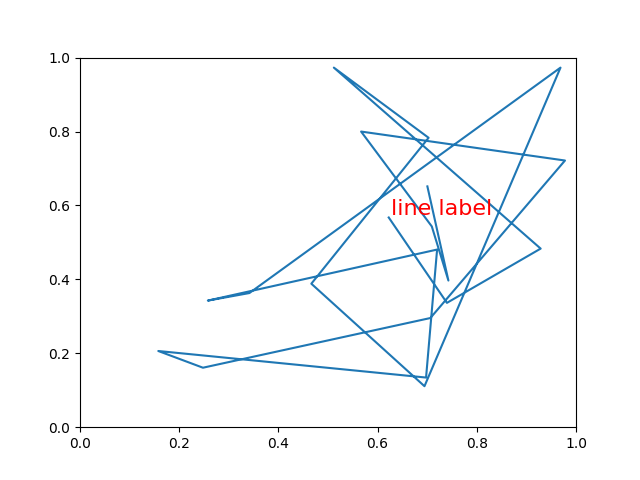

Überschreiben Sie grundlegende Methoden, damit ein Künstler einen anderen Künstler enthalten kann. In diesem Fall enthält die Linie eine Textinstanz, um sie zu beschriften.
import matplotlib.pyplot as plt
import numpy as np
import matplotlib.lines as lines
import matplotlib.text as mtext
import matplotlib.transforms as mtransforms
class MyLine(lines.Line2D):
def __init__(self, *args, **kwargs):
# we'll update the position when the line data is set
self.text = mtext.Text(0, 0, '')
super().__init__(*args, **kwargs)
# we can't access the label attr until *after* the line is
# initiated
self.text.set_text(self.get_label())
def set_figure(self, figure):
self.text.set_figure(figure)
super().set_figure(figure)
# Override the Axes property setter to set Axes on our children as well.
@lines.Line2D.axes.setter
def axes(self, new_axes):
self.text.axes = new_axes
lines.Line2D.axes.fset(self, new_axes) # Call the superclass property setter.
def set_transform(self, transform):
# 2 pixel offset
texttrans = transform + mtransforms.Affine2D().translate(2, 2)
self.text.set_transform(texttrans)
super().set_transform(transform)
def set_data(self, x, y):
if len(x):
self.text.set_position((x[-1], y[-1]))
super().set_data(x, y)
def draw(self, renderer):
# draw my label at the end of the line with 2 pixel offset
super().draw(renderer)
self.text.draw(renderer)
# Fixing random state for reproducibility
np.random.seed(19680801)
fig, ax = plt.subplots()
x, y = np.random.rand(2, 20)
line = MyLine(x, y, mfc='red', ms=12, label='line label')
line.text.set_color('red')
line.text.set_fontsize(16)
ax.add_line(line)
plt.show()
Referenzen
Die Verwendung der folgenden Funktionen, Methoden, Klassen und Module wird in diesem Beispiel gezeigt
