Achsen mit eingeschränktem Layout skalieren

Eingeschränktes Layout versucht, Subplots in einer Abbildung zu skalieren, sodass es keine Überlappungen zwischen Achsenobjekten und Beschriftungen auf den Achsen gibt.

Weitere Details finden Sie im Leitfaden zum eingeschränkten Layout und als Alternative im Leitfaden zum engen Layout.

import matplotlib.pyplot as plt


def example_plot(ax):
    ax.plot([1, 2])
    ax.set_xlabel('x-label', fontsize=12)
    ax.set_ylabel('y-label', fontsize=12)
    ax.set_title('Title', fontsize=14)

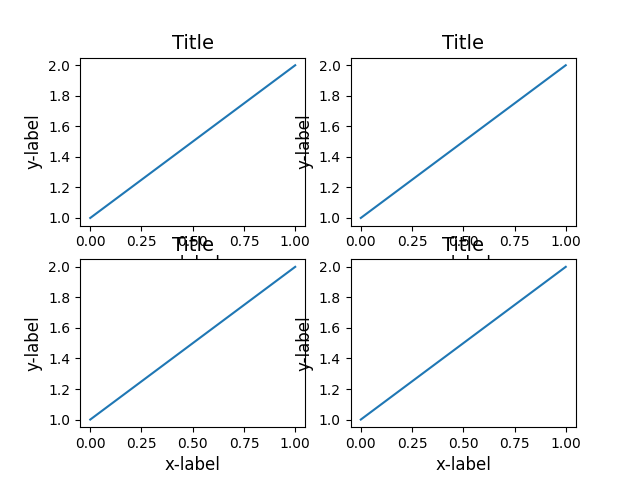

Wenn wir *eingeschränktes Layout* nicht verwenden, überlappen sich die Beschriftungen mit den Achsen

fig, axs = plt.subplots(nrows=2, ncols=2, layout=None)

for ax in axs.flat:
    example_plot(ax)

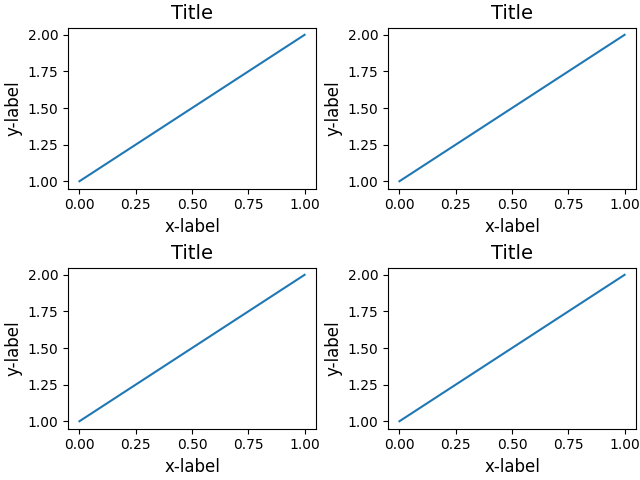

das Hinzufügen von layout='constrained' passt automatisch an.

fig, axs = plt.subplots(nrows=2, ncols=2, layout='constrained')

for ax in axs.flat:
    example_plot(ax)

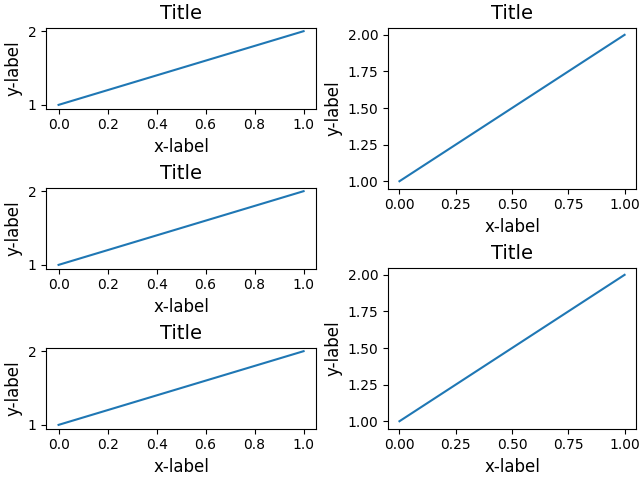

Unten ist ein komplizierteres Beispiel mit verschachtelten Gridspecs.

fig = plt.figure(layout='constrained')

import matplotlib.gridspec as gridspec

gs0 = gridspec.GridSpec(1, 2, figure=fig)

gs1 = gridspec.GridSpecFromSubplotSpec(3, 1, subplot_spec=gs0[0])
for n in range(3):
    ax = fig.add_subplot(gs1[n])
    example_plot(ax)


gs2 = gridspec.GridSpecFromSubplotSpec(2, 1, subplot_spec=gs0[1])
for n in range(2):
    ax = fig.add_subplot(gs2[n])
    example_plot(ax)

plt.show()

Referenzen

Die Verwendung der folgenden Funktionen, Methoden, Klassen und Module wird in diesem Beispiel gezeigt

• matplotlib.gridspec.GridSpec

• matplotlib.gridspec.GridSpecFromSubplotSpec

Tags: Komponente: Achsen Komponente: Subplot Stil: Größe Level: Anfänger
