matplotlib.pyplot.hexbin

matplotlib.pyplot.hexbin(x, y, C=None, *, gridsize=100, bins=None, xscale='linear', yscale='linear', extent=None, cmap=None, norm=None, vmin=None, vmax=None, alpha=None, linewidths=None, edgecolors='face', reduce_C_function=<function mean>, mincnt=None, marginals=False, colorizer=None, data=None, **kwargs)

Erstellt ein 2D-Hexagonal-Binning-Diagramm von Punkten x, y.

Wenn C None ist, wird der Wert des Hexagons durch die Anzahl der Punkte im Hexagon bestimmt. Andernfalls gibt C Werte an der Koordinate (x[i], y[i]) an. Für jedes Hexagon werden diese Werte mit reduce_C_function reduziert.

Parameter:

x, yarray-ähnlich

Die Datenpositionen. x und y müssen die gleiche Länge haben.

Carray-like, optional

Wenn angegeben, werden diese Werte in den Bins akkumuliert. Andernfalls hat jeder Punkt den Wert 1. Muss die gleiche Länge wie x und y haben.

gridsizeint oder (int, int), Standard: 100

Wenn ein einzelner int, ist dies die Anzahl der Hexagone in x-Richtung. Die Anzahl der Hexagone in y-Richtung wird so gewählt, dass die Hexagone annähernd regelmäßig sind.

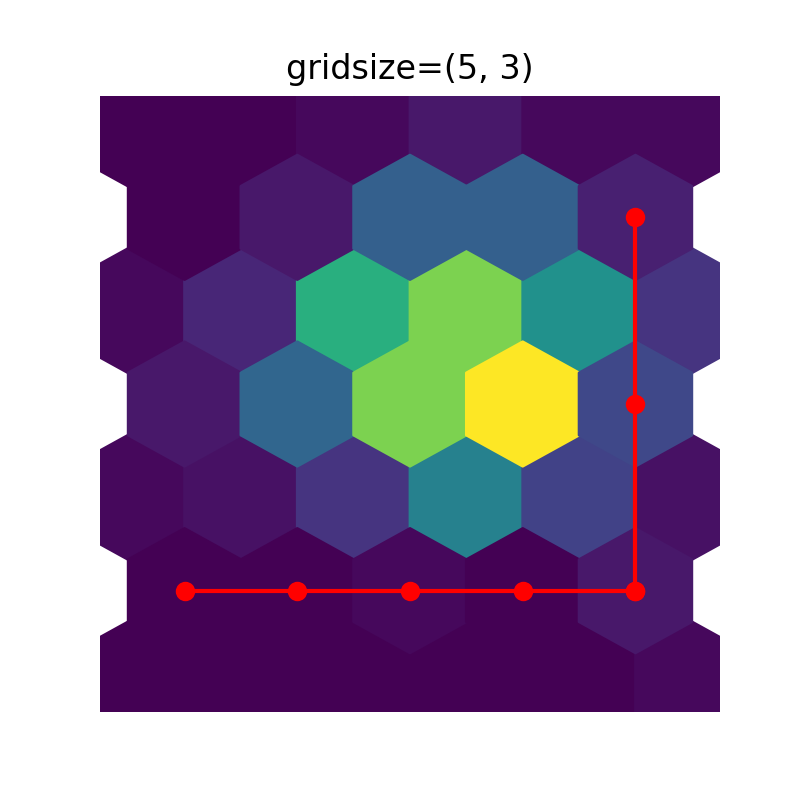

Alternativ, wenn ein Tupel (nx, ny), ist dies die Anzahl der Hexagone in x-Richtung und y-Richtung. In y-Richtung wird entlang vertikal ausgerichteter Hexagone gezählt, nicht entlang der Zickzack-Ketten von Hexagonen; siehe folgende Abbildung.

(Quellcode, 2x.png, png)

Um annähernd regelmäßige Hexagone zu erhalten, wählen Sie \(n_x = \sqrt{3}\,n_y\).

bins'log' oder int oder Sequenz, Standard: None

Diskretisierung der Hexagonwerte.

• Wenn None, wird keine Binning angewendet; die Farbe jedes Hexagons entspricht direkt seinem Zählwert.

• Wenn 'log', wird eine logarithmische Skala für die Colormap verwendet. Intern wird \(log_{10}(i+1)\) verwendet, um die Hexagonfarbe zu bestimmen. Dies ist äquivalent zu norm=LogNorm().

• Wenn ein Integer, werden die Zählwerte in die angegebene Anzahl von Bins aufgeteilt und die Hexagone entsprechend eingefärbt.

• Wenn eine Sequenz von Werten, sind dies die Werte der unteren Grenze der zu verwendenden Bins.

xscale{'linear', 'log'}, Standard: 'linear'

Verwenden Sie eine lineare oder log10-Skala auf der horizontalen Achse.

yscale{'linear', 'log'}, Standard: 'linear'

Verwenden Sie eine lineare oder log10-Skala auf der vertikalen Achse.

mincntint >= 0, Standard: None

Wenn nicht None, werden nur Zellen mit mindestens mincnt Punkten in der Zelle angezeigt.

marginalsbool, Standard: False

Wenn marginals True ist, werden die marginalen Dichten als eingefärbte Rechtecke am unteren Rand der x-Achse und links von der y-Achse geplottet.

extent4-Tupel von float, Standard: None

Die Grenzen der Bins (xmin, xmax, ymin, ymax). Der Standardwert ordnet die Grenzen basierend auf gridsize, x, y, xscale und yscale zu.

Wenn xscale oder yscale auf 'log' gesetzt ist, werden die Grenzen als Exponenten für eine Potenz von 10 erwartet. Z.B. für x-Grenzen von 1 und 50 in 'linear'-Skala und y-Grenzen von 10 und 1000 in 'log'-Skala, geben Sie (1, 50, 1, 3) ein.

Gibt zurück:

PolyCollection

Eine PolyCollection, die die hexagonale Binning definiert.

• PolyCollection.get_offsets enthält ein Mx2-Array mit den x-, y-Positionen der M Hexagon-Zentren in Datenkoordinaten.

• PolyCollection.get_array enthält die Werte der M Hexagone.

Wenn marginals True ist, werden horizontale Balken und vertikale Balken (beides PolyCollections) als Attribute hbar und vbar an die Rückgabesammlungen angehängt.

Andere Parameter:

cmapstr oder Colormap, Standard: rcParams["image.cmap"] (Standard: 'viridis')

Die Colormap-Instanz oder der registrierte Colormap-Name, der verwendet wird, um Skalardaten in Farben abzubilden.

normstr oder Normalize, optional

Die Normalisierungsmethode, die verwendet wird, um Skalardaten vor der Abbildung auf Farben mithilfe von cmap in den Bereich [0, 1] zu skalieren. Standardmäßig wird eine lineare Skalierung verwendet, die den niedrigsten Wert auf 0 und den höchsten auf 1 abbildet.

Wenn angegeben, kann dies eine der folgenden Optionen sein

• Eine Instanz von Normalize oder eine ihrer Unterklassen (siehe Farbkartennormalisierung).

• Ein Skalennamen, d. h. einer von "linear", "log", "symlog", "logit" usw. Für eine Liste der verfügbaren Skalen rufen Sie matplotlib.scale.get_scale_names() auf. In diesem Fall wird eine geeignete Normalize-Unterklasse dynamisch generiert und instanziiert.

vmin, vmaxfloat, optional

Wenn Skalardaten und keine explizite norm verwendet werden, definieren vmin und vmax den Datenbereich, den die Farbkarte abdeckt. Standardmäßig deckt die Farbkarte den gesamten Wertebereich der bereitgestellten Daten ab. Es ist ein Fehler, vmin/vmax zu verwenden, wenn eine norm-Instanz angegeben ist (aber die Verwendung eines str-norm-Namens zusammen mit vmin/vmax ist akzeptabel).

alphafloat zwischen 0 und 1, optional

Der Alpha-Mischwert, zwischen 0 (transparent) und 1 (opak).

linewidthsfloat, Standard: None

Wenn None, wird standardmäßig rcParams["patch.linewidth"] (Standard: 1.0) verwendet.

edgecolors{'face', 'none', None} oder Farbe, Standard: 'face'

Die Farbe der Hexagonränder. Mögliche Werte sind

• 'face': Zeichne die Ränder in der gleichen Farbe wie die Füllfarbe.

• 'none': Keine Ränder werden gezeichnet. Dies kann manchmal zu unschönen, unbemalten Pixeln zwischen den Hexagonen führen.

• None: Zeichne Umrisse in der Standardfarbe.

• Eine explizite Farbe.

reduce_C_functioncallable, Standard: numpy.mean

Die Funktion zur Aggregation von C innerhalb der Bins. Sie wird ignoriert, wenn C nicht angegeben ist. Diese muss die Signatur haben

def reduce_C_function(C: array) -> float

Häufig verwendete Funktionen sind

• numpy.mean: Durchschnitt der Punkte

• numpy.sum: Integral der Punktwerte

• numpy.amax: Wert des größten Punktes

Standardmäßig werden nur Zellen mit mindestens 1 Punkt reduziert, da einige Reduktionsfunktionen (wie numpy.amax) bei leerer Eingabe Fehler/Warnungen ausgeben. Das Ändern von mincnt passt den Grenzwert an und wenn auf 0 gesetzt, wird die leere Eingabe an die Reduktionsfunktion übergeben.

colorizerColorizer oder None, Standard: None

Das Colorizer-Objekt, das verwendet wird, um Farbe auf Daten abzubilden. Wenn None, wird ein Colorizer-Objekt aus norm und cmap erstellt.

dataindizierbares Objekt, optional

Wenn angegeben, akzeptieren die folgenden Parameter auch einen String s, der als data[s] interpretiert wird, wenn s ein Schlüssel in data ist

x, y, C

**kwargsPolyCollection Eigenschaften

Alle anderen Schlüsselwortargumente werden an PolyCollection weitergeleitet

Eigenschaft	Beschreibung
agg_filter	eine Filterfunktion, die ein (m, n, 3) Float-Array und einen dpi-Wert entgegennimmt und ein (m, n, 3) Array und zwei Offsets von der linken unteren Ecke des Bildes zurückgibt
alpha	Array-ähnlich oder float oder None
animated	bool
antialiased oder aa oder antialiaseds	bool oder Liste von bools
Array	Array-ähnlich oder None
capstyle	CapStyle oder {'butt', 'projecting', 'round'}
clim	(vmin: float, vmax: float)
clip_box	BboxBase oder None
clip_on	bool
clip_path	Patch oder (Path, Transform) oder None
cmap	Colormap oder str oder None
color	Farbe oder Liste von RGBA-Tupeln
edgecolor oder ec oder edgecolors	Farbe oder Liste von Farben oder 'face'
facecolor oder facecolors oder fc	Farbe oder Liste von Farben
figure	Figure oder SubFigure
gid	str
Muster (hatch)	{'/', '\', '|', '-', '+', 'x', 'o', 'O', '.', '*'}
hatch_linewidth	unknown
in_layout	bool
joinstyle	JoinStyle oder {'miter', 'round', 'bevel'}
label	object
linestyle oder dashes oder linestyles oder ls	str oder Tupel oder Liste davon
linewidth oder linewidths oder lw	float oder Liste von floats
mouseover	bool
norm	Normalize oder str oder None
offset_transform oder transOffset	Transform
offsets	(N, 2) oder (2,) Array-ähnlich
path_effects	Liste von AbstractPathEffect
paths	liste von array-like
picker	None oder bool oder float oder callable
pickradius	float
rasterized	bool
sizes	numpy.ndarray oder None
sketch_params	(scale: float, length: float, randomness: float)
snap	bool oder None
transform	Transform
url	str
urls	Liste von str oder None
verts	liste von array-like
verts_and_codes	unknown
visible	bool
zorder	float

Siehe auch

hist2d

2D-Histogramm mit rechteckigen Bins

Anmerkungen

Hinweis

Dies ist der pyplot-Wrapper für axes.Axes.hexbin.

Beispiele für die Verwendung von matplotlib.pyplot.hexbin

Hexagonales biniertes Diagramm

Hexagonales biniertes Diagramm
