matplotlib.axes.Axes.hexbin#

Axes.hexbin(x, y, C=None, *, gridsize=100, bins=None, xscale='linear', yscale='linear', extent=None, cmap=None, norm=None, vmin=None, vmax=None, alpha=None, linewidths=None, edgecolors='face', reduce_C_function=<function mean>, mincnt=None, marginals=False, colorizer=None, data=None, **kwargs)[Quelle]#

Erstellt ein 2D-Hexagonal-Binning-Diagramm von Punkten x, y.

Wenn C None ist, wird der Wert des Sechsecks durch die Anzahl der Punkte im Sechseck bestimmt. Andernfalls gibt C Werte an der Koordinate (x[i], y[i]) an. Für jedes Sechseck werden diese Werte mit reduce_C_function reduziert.

Parameter:

x, yarray-ähnlich

Die Datenpositionen. x und y müssen die gleiche Länge haben.

Carray-like, optional

Wenn angegeben, werden diese Werte in den Bins akkumuliert. Andernfalls hat jeder Punkt den Wert 1. Muss die gleiche Länge wie x und y haben.

gridsizeint oder (int, int), Standard: 100

Wenn eine einzelne Ganzzahl, die Anzahl der Sechsecke in x-Richtung. Die Anzahl der Sechsecke in y-Richtung wird so gewählt, dass die Sechsecke ungefähr regelmäßig sind.

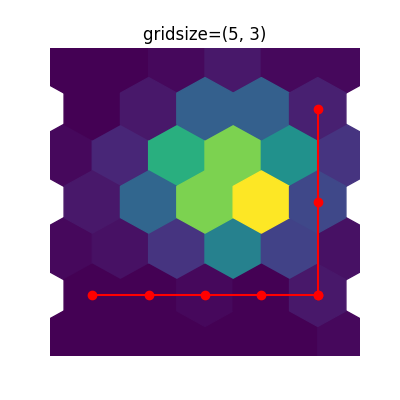

Alternativ, wenn ein Tupel (nx, ny), die Anzahl der Sechsecke in x-Richtung und y-Richtung. In y-Richtung wird entlang vertikal ausgerichteter Sechsecke gezählt, nicht entlang der Zickzack-Ketten von Sechsecken; siehe folgende Abbildung.

(Quellcode, 2x.png, png)

Um ungefähr regelmäßige Sechsecke zu erhalten, wählen Sie \(n_x = \sqrt{3}\,n_y\).

bins'log' oder int oder Sequenz, Standard: None

Diskretisierung der Sechseckwerte.

Wenn None, wird keine Binning angewendet; die Farbe jedes Sechsecks entspricht direkt seinem Zählwert.
Wenn 'log', verwenden Sie eine logarithmische Skala für die Colormap. Intern wird \(log_{10}(i+1)\) verwendet, um die Sechseckfarbe zu bestimmen. Dies ist äquivalent zu norm=LogNorm().
Wenn eine Ganzzahl, teilen Sie die Zählwerte in die angegebene Anzahl von Bins auf und färben Sie die Sechsecke entsprechend.
Wenn eine Sequenz von Werten, die Werte der unteren Grenze der zu verwendenden Bins.

xscale{'linear', 'log'}, Standard: 'linear'

Verwenden Sie eine lineare oder log10-Skala auf der horizontalen Achse.

yscale{'linear', 'log'}, Standard: 'linear'

Verwenden Sie eine lineare oder log10-Skala auf der vertikalen Achse.

mincntint >= 0, Standard: None

Wenn nicht None, zeigen Sie nur Zellen mit mindestens mincnt Punkten in der Zelle an.

marginalsbool, Standard: False

Wenn marginals True ist, plotten Sie die marginale Dichte als farbkodierte Rechtecke entlang des unteren Rands der x-Achse und des linken Rands der y-Achse.

extent4-Tupel von float, Standard: None

Die Grenzen der Bins (xmin, xmax, ymin, ymax). Der Standardwert weist die Grenzen basierend auf gridsize, x, y, xscale und yscale zu.

Wenn xscale oder yscale auf 'log' gesetzt ist, werden die Grenzen als Exponenten für eine Potenz von 10 erwartet. Z. B. für x-Grenzen von 1 und 50 im 'linear'-Maßstab und y-Grenzen von 10 und 1000 im 'log'-Maßstab geben Sie (1, 50, 1, 3) ein.

Gibt zurück:

PolyCollection

Eine PolyCollection, die die hexagonalen Bins definiert.

PolyCollection.get_offsets enthält ein Mx2-Array mit den x-, y-Positionen der M Sechseckzentren in Datenkoordinaten.
PolyCollection.get_array enthält die Werte der M Sechsecke.

Wenn marginals True ist, werden horizontale und vertikale Balken (beides PolyCollections) als Attribute hbar und vbar an die zurückgegebene Collection angehängt.

Andere Parameter:

cmapstr oder Colormap, Standard: rcParams["image.cmap"] (Standard: 'viridis')

Die Colormap-Instanz oder der registrierte Colormap-Name, der verwendet wird, um Skalardaten in Farben abzubilden.

normstr oder Normalize, optional

Die Normalisierungsmethode, die verwendet wird, um Skalardaten vor der Abbildung auf Farben mithilfe von cmap in den Bereich [0, 1] zu skalieren. Standardmäßig wird eine lineare Skalierung verwendet, die den niedrigsten Wert auf 0 und den höchsten auf 1 abbildet.

Wenn angegeben, kann dies eine der folgenden Optionen sein

Eine Instanz von Normalize oder eine ihrer Unterklassen (siehe Farbkartennormalisierung).
Ein Skalennamen, d. h. einer von "linear", "log", "symlog", "logit" usw. Für eine Liste der verfügbaren Skalen rufen Sie matplotlib.scale.get_scale_names() auf. In diesem Fall wird eine geeignete Normalize-Unterklasse dynamisch generiert und instanziiert.

vmin, vmaxfloat, optional

Wenn Skalardaten und keine explizite norm verwendet werden, definieren vmin und vmax den Datenbereich, den die Farbkarte abdeckt. Standardmäßig deckt die Farbkarte den gesamten Wertebereich der bereitgestellten Daten ab. Es ist ein Fehler, vmin/vmax zu verwenden, wenn eine norm-Instanz angegeben ist (aber die Verwendung eines str-norm-Namens zusammen mit vmin/vmax ist akzeptabel).

alphafloat zwischen 0 und 1, optional

Der Alpha-Mischwert, zwischen 0 (transparent) und 1 (opak).

linewidthsfloat, Standard: None

Wenn None, Standard ist rcParams["patch.linewidth"] (Standard: 1.0).

edgecolors{'face', 'none', None} oder Farbe, Standard: 'face'

Die Farbe der Sechseckränder. Mögliche Werte sind

'face': Zeichne die Ränder in der gleichen Farbe wie die Füllfarbe.
'none': Keine Ränder werden gezeichnet. Dies kann manchmal zu unschönen, unbemalten Pixeln zwischen den Sechsecken führen.
None: Zeichne Umrisse in der Standardfarbe.
Eine explizite Farbe.

reduce_C_functioncallable, Standard: numpy.mean

Die Funktion zur Aggregation von C innerhalb der Bins. Sie wird ignoriert, wenn C nicht angegeben ist. Diese muss die Signatur haben

def reduce_C_function(C: array) -> float

Häufig verwendete Funktionen sind

numpy.mean: Durchschnitt der Punkte
numpy.sum: Integral der Punktwerte
numpy.amax: Wert vom größten Punkt

Standardmäßig werden nur Zellen mit mindestens 1 Punkt reduziert, da einige Reduktionsfunktionen (wie z. B. numpy.amax) bei leerer Eingabe einen Fehler/eine Warnung ausgeben. Das Ändern von mincnt passt den Grenzwert an, und wenn er auf 0 gesetzt ist, wird die leere Eingabe an die Reduktionsfunktion übergeben.

colorizerColorizer oder None, Standard: None

Das Colorizer-Objekt, das verwendet wird, um Farbe auf Daten abzubilden. Wenn None, wird ein Colorizer-Objekt aus norm und cmap erstellt.

dataindizierbares Objekt, optional

Wenn angegeben, akzeptieren die folgenden Parameter auch einen String s, der als data[s] interpretiert wird, wenn s ein Schlüssel in data ist

x, y, C

**kwargsPolyCollection Eigenschaften

Alle anderen Schlüsselwortargumente werden an PolyCollection weitergeleitet

Eigenschaft	Beschreibung
`agg_filter`	eine Filterfunktion, die ein (m, n, 3) Float-Array und einen dpi-Wert entgegennimmt und ein (m, n, 3) Array und zwei Offsets von der linken unteren Ecke des Bildes zurückgibt
`alpha`	Array-ähnlich oder float oder None
`animated`	bool
`antialiased` oder `aa` oder `antialiaseds`	bool oder Liste von bools
`Array`	Array-ähnlich oder None
`capstyle`	`CapStyle` oder {'butt', 'projecting', 'round'}
`clim`	(vmin: float, vmax: float)
`clip_box`	`BboxBase` oder None
`clip_on`	bool
`clip_path`	Patch oder (Path, Transform) oder None
`cmap`	`Colormap` oder str oder None
`color`	Farbe oder Liste von RGBA-Tupeln
`edgecolor` oder `ec` oder `edgecolors`	Farbe oder Liste von Farben oder 'face'
`facecolor` oder `facecolors` oder `fc`	Farbe oder Liste von Farben
`figure`	`Figure` oder `SubFigure`
`gid`	str
`Muster (hatch)`	{'/', '\', '\|', '-', '+', 'x', 'o', 'O', '.', '*'}
`hatch_linewidth`	unknown
`in_layout`	bool
`joinstyle`	`JoinStyle` oder {'miter', 'round', 'bevel'}
`label`	object
`linestyle` oder `dashes` oder `linestyles` oder `ls`	str oder Tupel oder Liste davon
`linewidth` oder `linewidths` oder `lw`	float oder Liste von floats
`mouseover`	bool
`norm`	`Normalize` oder str oder None
`offset_transform` oder `transOffset`	`Transform`
`offsets`	(N, 2) oder (2,) Array-ähnlich
`path_effects`	Liste von `AbstractPathEffect`
`paths`	liste von array-like
`picker`	None oder bool oder float oder callable
`pickradius`	float
`rasterized`	bool
`sizes`	`numpy.ndarray` oder None
`sketch_params`	(scale: float, length: float, randomness: float)
`snap`	bool oder None
`transform`	`Transform`
`url`	str
`urls`	Liste von str oder None
`verts`	liste von array-like
`verts_and_codes`	unknown
`visible`	bool
`zorder`	float
